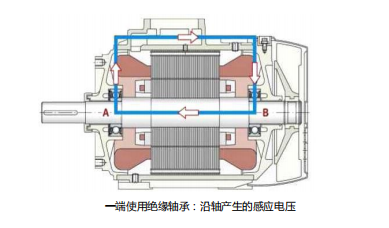

沿軸產生的感應電壓——由于電機內部磁通量分布不均勻，尤其在一些極對數較少的電機中，沿軸產生的感應電壓會產生同時經過軸承 A——軸承座——軸承 B 的電流回路，如下圖所示。此時，只要在電機非驅動端進行絕緣就可以完全切斷電流回路。

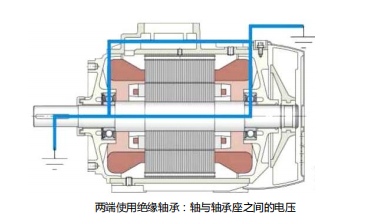

軸與軸承座之間的電壓——如果電壓發生在軸與軸承座之間，電流會以相同方向通過每個軸承，這主要是用于變頻器帶來的共模電壓所致。在這種情況下，電機兩端的軸承都應該被絕緣。如下圖所示：

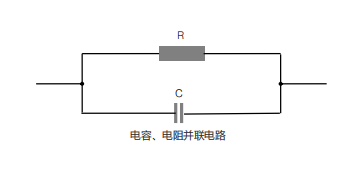

絕緣軸承可以等效為電阻和電容的并聯電路，如下圖所示，選擇絕緣的決定因素是電流、電壓的時間特性，如果是直流電壓或低頻交流電壓，絕緣效果取決于絕緣層的純電阻值；如果是高頻交流電壓，取決于絕緣層的容抗值。
